产品名称：
螺旋扁管（扭曲管）产品型号：
内外螺旋表面产品规格：
导程200mm，外径19、25、32mm螺旋扁管
螺旋扁管（Twisted tube）是瑞典Alards公司首先提出、美国Koch Heat Transfer Company, LP公司经过改进的一种强化换热管。
 |
 |

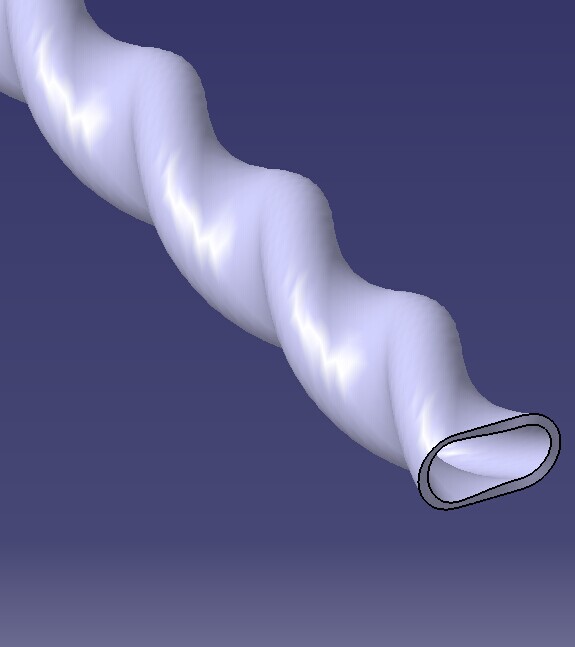

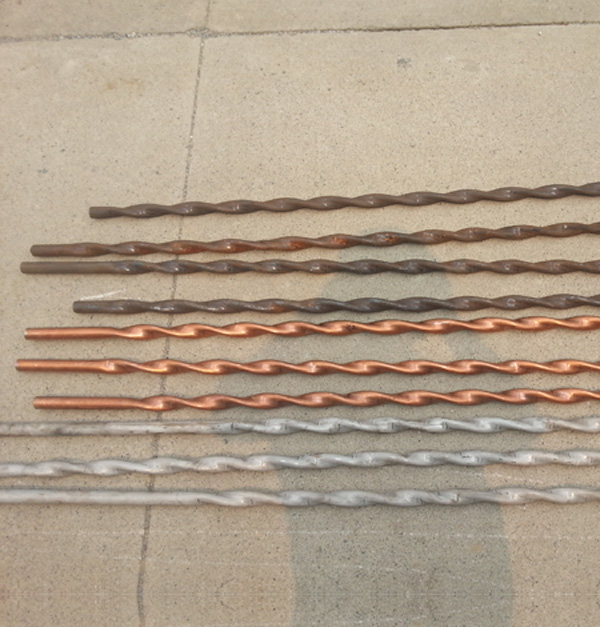

| 图 螺旋扁管结构图 | 图 碳钢、紫铜、不锈钢螺旋扁 |
螺旋扁管结构及制造
螺旋扁管结构特点是管子换热段的任一截面均为椭圆，当组装成换热器时可以是混合管束（即螺旋扁管与光滑管混合使用），也可以是纯螺旋扁管束。
其制造过程由“压偏”和“扭曲”两个成形过程完成，管子截面类似椭圆，椭圆的长短轴比根据换热管管程和壳程的流速设计确定，当管程流量较低时，可增大长短轴之比，减少流通截面以提高流速。
螺旋扁管强化传热原理
螺旋扁管独特的结构能使管程和壳程流体同时处于螺旋运动，促湍流程度增强。螺旋扁管换热器比普通换热器的总传热系数高40%，而压力降几乎相等。
螺旋扁管换热优点
 |
 |
 |

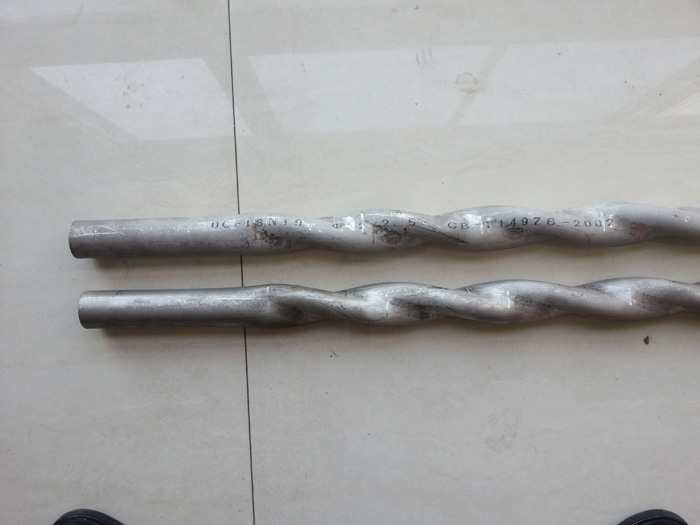

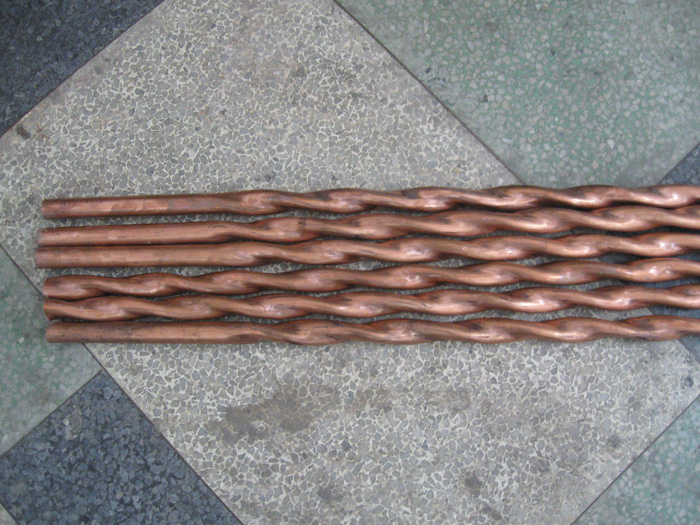

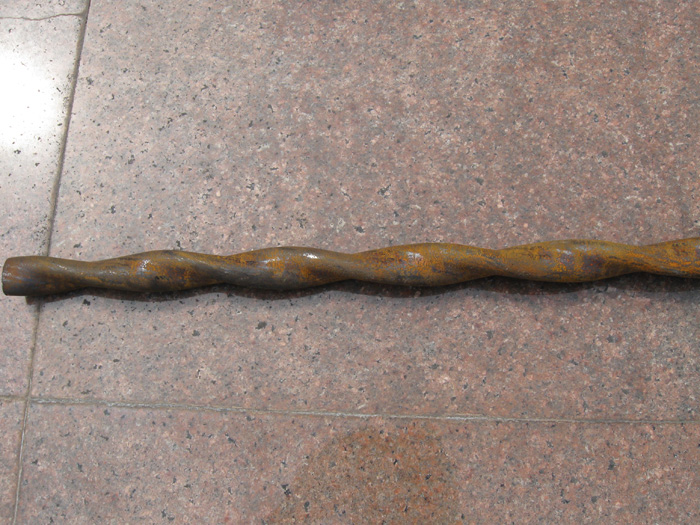

| 图 不锈钢螺旋扁管实物图（不锈钢） | 图 碳钢螺旋扁管实物图（碳钢） | 图 紫铜螺旋扁管实物图 |

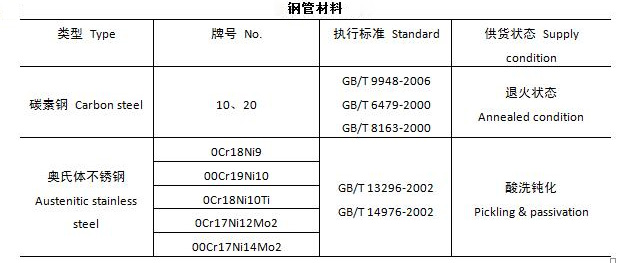

制造螺旋扁管换热管的无缝钢管应采用整根管子，不允许拼接。常用钢管的材料见表
螺旋扁管尺寸参数

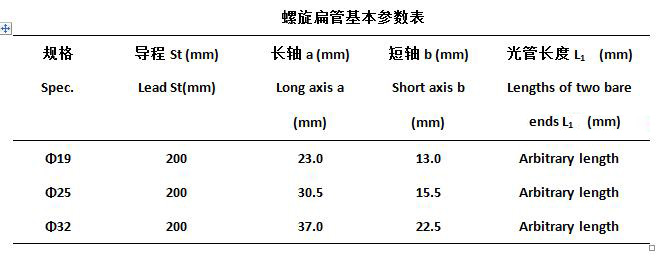

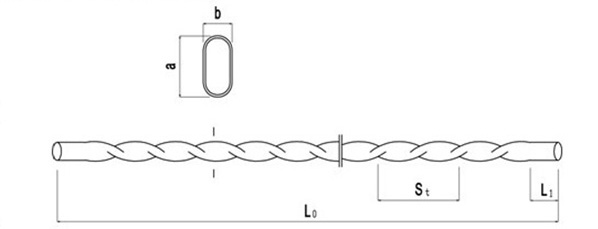

图 螺旋扁管基本尺寸参数图
注：上表为标准型螺旋扁管基本参数，若有特殊要求，可按需要的导程及长轴值制造螺旋扁管。
螺旋扁管应用场合
螺旋扁管换热器近些年来得到进一步的完善与发展，它比其它种类的换热器更可靠、更有效，几乎所有规定使用管壳式换热器的系统都可以使用。自1984年以来，全世界制造和销售了几千台螺旋扁管换热器，可以用于气-气，液-液，液-气换热过程，遍及化学、石油、食品、造纸、电力、冶金、矿业和城区供暖等多个行业。
螺旋扁管应用场合
螺旋扁管换热器近些年来得到进一步的完善与发展，它比其它种类的换热器更可靠、更有效，几乎所有规定使用管壳式换热器的系统都可以使用。自1984年以来，全世界制造和销售了几千台螺旋扁管换热器，可以用于气-气，液-液，液-气换热过程，遍及化学、石油、食品、造纸、电力、冶金、矿业和城区供暖等多个行业。
 |
 |
 |

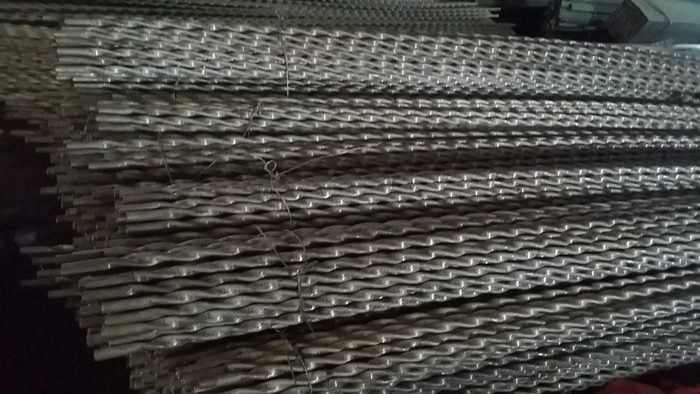

| 图 本公司大批量生产的螺旋扁管 | 图 本公司大批量生产的螺旋扁管 | 图 本公司大批量生产的螺旋扁管 |
